शीट धातु की गुणवत्ता को प्रभावित करने वाले पांच प्रमुख कारकों का विश्लेषण
आधुनिक शीट धातु प्रसंस्करण और विनिर्माण उद्योग में, शीट धातु भाग मुख्य मूल भाग हैं जो विभिन्न उत्पादों की संरचना और शेल का गठन करते हैं। शीट धातु भागों की गुणवत्ता सीधे टर्मिनल उत्पादों के प्रदर्शन, विश्वसनीयता और समग्र छवि को प्रभावित करती है। ऑटोमोबाइल निकायों से, इलेक्ट्रॉनिक उपकरण चेसिस से सटीक इंस्ट्रूमेंट शेल तक, शीट मेटल पार्ट्स की सटीक, शक्ति और उपस्थिति एक महत्वपूर्ण भूमिका निभाती है। एक पेशेवर के रूप में चीन में शीट धातु निर्माता , यह लेख उन पांच मुख्य कारकों का व्यवस्थित रूप से विश्लेषण करेगा जो शीट धातु भागों की गुणवत्ता को प्रभावित करते हैं और निर्माण प्रक्रिया अनुकूलन के लिए एक स्पष्ट पथ प्रदान करते हैं।
1। सामग्री चयन: गुणवत्ता की नींव
शीट धातु भागों की गुणवत्ता पहले सामग्री में ही निहित है, और इसकी विशेषताएं जीन की तरह अंतिम परिणाम को गहराई से प्रभावित करती हैं:
सामग्री की विशेषताएं प्रक्रिया सीमाओं का निर्धारण करती हैं:
शक्ति और कठोरता: हालांकि उच्च शक्ति वाले स्टील (जैसे SPCC, DC04) अच्छा समर्थन प्रदान करता है, यह मोल्ड पहनने और बल बनाने पर उच्च आवश्यकताओं को रखता है; उच्च कठोरता (जैसे SUS304) के साथ स्टेनलेस स्टील में काफी पलटाव होता है जब तुला होता है, विशेष प्रक्रिया मुआवजे की आवश्यकता होती है।
डक्टिलिटी और प्लास्टिसिटी: एल्यूमीनियम प्लेट्स (जैसे कि 5052-एच 32) जटिल रूप में अच्छी तरह से प्रदर्शन करते हैं जैसे कि उनकी उत्कृष्ट लचीलापन के कारण गहरी ड्राइंग, जो क्रैकिंग के जोखिम को कम कर सकती है।
अनिसोट्रॉपी: रोलिंग दिशा और ऊर्ध्वाधर दिशा में कोल्ड-रोल्ड स्टील प्लेटों के यांत्रिक गुणों में अंतर हैं, जो झुकने वाली रेखा दिशा और सटीक नियंत्रण के चयन को प्रभावित करता है।
भौतिक दोषों के छिपे हुए जोखिम:
भूतल दोष: खरोंच, ऑक्साइड तराजू और जंग के धब्बों जैसे दोषों को बाद के छिड़काव में कवर करना मुश्किल होता है, जो सीधे उपस्थिति ग्रेड को प्रभावित करता है।
आंतरिक दोष: छिपे हुए खतरे जैसे कि समावेशन और छिद्रों को पंचिंग या गठन प्रक्रिया के दौरान अचानक दरार को प्रेरित किया जा सकता है।
मोटाई सहिष्णुता में उतार-चढ़ाव: आउट-ऑफ-टोलरेंस मोटाई में उतार-चढ़ाव (जैसे कि नाममात्र 1.5 मिमी वास्तव में 1.45-1.58 मिमी के बीच भिन्न होता है) जमा हो जाएगा और आउट-ऑफ-टोलरेंस असेंबली सटीकता का नेतृत्व करेगा।
सामग्री चयन रणनीति: उत्पाद कार्यों (शक्ति, चालकता, संक्षारण प्रतिरोध), प्रक्रिया आवश्यकताओं (मोल्डिंग जटिलता) और लागत की कमी, और सख्त कारखाने के निरीक्षण (मोटाई माप, सतह निरीक्षण, यांत्रिक गुणों के नमूने) के आधार पर व्यापक मूल्यांकन यह सुनिश्चित करने के लिए कि कच्चे माल की गुणवत्ता नियंत्रण में है।
2। प्रसंस्करण उपकरण सटीकता: आधुनिक विनिर्माण की सटीक आधारशिला
उच्च-सटीक और उच्च-स्थिरता उपकरण उच्च गुणवत्ता वाले शीट धातु भागों के उत्पादन के लिए भौतिक गारंटी है:
मशीन टूल्स के कोर सटीकता संकेतक:
पोजिशनिंग सटीकता और रिपीट पोजिशनिंग सटीकता: पोजिशनिंग सटीकता (जैसे कि ± 0.03 मिमी) और लेजर कटिंग मशीनों और सीएनसी पंचिंग मशीनों की सटीकता (जैसे ± 0.01 मिमी) दोहराएं (जैसे कि छेद स्थिति और कंटूर आयामों की सटीकता सीधे निर्धारित करती है।
गतिशील स्थिरता: जब उच्च गति (जैसे उच्च गति वाले स्टैम्पिंग और लेजर कटिंग) पर चलते हैं, तो उपकरणों का कंपन प्रतिरोध कट की ऊर्ध्वाधरता और सतह खुरदरापन को प्रभावित करता है।
ज्यामितीय सटीकता: स्लाइडर के बीच समानता और ऊर्ध्वाधरता त्रुटियां और झुकने वाली मशीन के कार्यक्षेत्र में झुकने कोण लंबाई की दिशा के साथ असंगत होने का कारण होगा।
टूल और लेजर सिस्टम की प्रमुख भूमिका:
उपकरण की स्थिति: पंच और डाई (एज पासिंग) के पहनने से ब्लैंकिंग बूर को बढ़ेगा और क्रॉस-सेक्शन की गुणवत्ता बिगड़ जाएगी। लेजर कटिंग में, दर्पण संदूषण या नोजल पहनने पर ध्यान केंद्रित करना क्रॉस-सेक्शन की गुणवत्ता और गति को काफी कम कर देगा।
लेजर प्रदर्शन: बीम की गुणवत्ता (M and मान) और पावर स्थिरता स्टेनलेस स्टील और एल्यूमीनियम जैसी सामग्री की कटिंग गति और क्रॉस-सेक्शन फिनिश के लिए महत्वपूर्ण हैं।
उपकरण प्रबंधन के प्रमुख बिंदु: सख्त नियमित रखरखाव योजनाओं (स्नेहन, सफाई, प्रमुख घटकों का निरीक्षण) को लागू करें, आवधिक सटीक निरीक्षण और मुआवजा (जैसे कि लेजर ऑप्टिकल पथ अंशांकन, झुकने वाली मशीन विक्षेपण मुआवजा), और एक उपकरण जीवन प्रबंधन प्रणाली की स्थापना करें, जो समय पर पहनाई उपकरणों को बदलने के लिए एक उपकरण जीवन प्रबंधन प्रणाली स्थापित करें।
3। मोल्ड और टूलींग डिजाइन: मोल्डिंग गुणवत्ता का शेपर
मोल्ड को डिज़ाइन किए गए आकृतियों में सामग्री को परिवर्तित करने के लिए मुख्य उपकरण है। इसके डिजाइन की गुणवत्ता मोल्डिंग की व्यवहार्यता और गुणवत्ता को निर्धारित करती है:
डिजाइन की तर्कसंगतता सफलता या विफलता को निर्धारित करती है:
झुकने मोल्ड: ऊपरी डाई (पंच) टिप के आर कोण का अनुचित चयन और लोअर डाई (डाई) की वी ग्रूव चौड़ाई में झुकने विकृति क्षेत्र में सामग्री के अत्यधिक पतले होने या यहां तक कि क्रैकिंग हो जाएगी (आर कोण बहुत छोटा है या वी खांचा बहुत संकीर्ण है), या कोण विद्रोह को नियंत्रण से बाहर करने के लिए बहुत चौड़ा है)।
पंचिंग मोल्ड: पंचिंग गैप (आमतौर पर सामग्री की मोटाई का 5% -15%) प्रमुख पैरामीटर है। यदि अंतर बहुत छोटा है, तो छिद्रण बल बढ़ जाएगा, मोल्ड पहनने में वृद्धि होगी, क्रॉस-सेक्शन उज्ज्वल बैंड संकीर्ण हो जाएगा और बूर उच्च होगा; यदि अंतर बहुत बड़ा है, तो क्रॉस-सेक्शन को झुका दिया जाएगा, बूर भी बढ़ेगा, और होल एज आसानी से स्पष्ट पतन कोण का उत्पादन करेगा।
मोल्ड का गठन (स्ट्रेचिंग, फ़्लेंजिंग, आदि): कोने की त्रिज्या का अनुचित डिजाइन और उत्तल और अवतल मोल्ड के रिक्त बल आसानी से झुर्रियों और क्रैकिंग जैसे घातक दोषों का कारण बन सकते हैं।
विनिर्माण सटीकता और जीवन:
मोल्ड की प्रसंस्करण सटीकता (सतह का आकार, मिलान निकासी) सीधे उत्पाद में कॉपी की जाती है।
मोल्ड सामग्री (जैसे CR12MOV हार्ड मिश्र धातु) और हीट ट्रीटमेंट प्रक्रिया का चयन इसके पहनने के प्रतिरोध और सेवा जीवन को निर्धारित करता है। कम जीवन के सांचों का आकार द्रव्यमान उत्पादन के दौरान तेजी से बिगड़ जाएगा।
मोल्ड प्रबंधन का मूल: डिजाइन चरण में सीएई सिमुलेशन का पूर्ण उपयोग करें (जैसे कि मोल्डिंग व्यवहार्यता और स्प्रिंगबैक भविष्यवाणी का विश्लेषण करने के लिए ऑटोफॉर्म); विनिर्माण प्रक्रिया की सटीकता को सख्ती से नियंत्रित करें; बड़े पैमाने पर रखरखाव (तेज करना, सफाई) और बड़े पैमाने पर उत्पादन में प्रमुख आयाम निगरानी लागू करें।
4। प्रक्रिया पैरामीटर सेटिंग: गुणवत्ता नियंत्रण के लिए गतिशील विनियमन वाल्व
यहां तक कि अगर सामग्री, उपकरण और मोल्ड उत्कृष्ट हैं, तो अनुचित प्रक्रिया पैरामीटर सेटिंग अभी भी सीधे दोषों की ओर ले जाएगी:
झुकने की प्रक्रिया: झुकने की गति जो बहुत तेज है, सामग्री की सतह पर खरोंच का कारण हो सकती है; बहुत धीमी गति से दक्षता कम हो जाएगी। अपर्याप्त नीचे की ओर दबाव (या दबाव) गलत कोणों को जन्म देगा; बहुत अधिक दबाव रिबाउंड को बढ़ाएगा या इंडेंटेशन का उत्पादन करेगा। सटीक रिबाउंड मुआवजा (ओवर-बेंडिंग एंगल) कोण सुनिश्चित करने का मूल है।
लेजर कटिंग: पावर, कटिंग स्पीड, सहायक गैस प्रकार (O₂, N₂, Air) और दबाव को सामग्री प्रकार और मोटाई से सटीक रूप से मेल खाना चाहिए। अनुचित मापदंडों से स्लैग (पावर/स्पीड बहुत कम है), ओवरबर्निंग (पावर बहुत अधिक है/गति बहुत धीमी है), अपूर्ण कटिंग या रफ कटिंग सतह को जन्म देगा।
स्टैम्पिंग: ब्लैंकिंग स्पीड, ब्लैंकिंग फोर्स (रिंकलिंग को रोकने के लिए स्ट्रेचिंग प्रक्रिया में उपयोग किया जाता है), स्नेहन की स्थिति, आदि का मोल्डिंग गुणवत्ता और मोल्ड जीवन पर महत्वपूर्ण प्रभाव पड़ता है।
प्रक्रिया स्थिरता:
पर्यावरणीय कारकों (जैसे कि लेजर आउटपुट स्थिरता और भौतिक गुणों को प्रभावित करने वाले तापमान में उतार -चढ़ाव) की निगरानी करने की आवश्यकता है।
बैच सामग्री में मामूली अंतर को प्रक्रिया मापदंडों के अनुकूली फाइन-ट्यूनिंग की आवश्यकता हो सकती है।
प्रक्रिया अनुकूलन दृष्टिकोण: एक विस्तृत प्रक्रिया पैरामीटर डेटाबेस स्थापित करें; इष्टतम विंडो को निर्धारित करने के लिए कठोर प्रक्रिया प्रयोग (डीओई विधि) करें; उत्पादन प्रक्रिया के दौरान पैरामीटर निगरानी और रिकॉर्डिंग को मजबूत करें; ऑपरेटरों को मापदंडों के अर्थ की गहरी समझ होनी चाहिए और उन्हें समायोजित करने की क्षमता हो।
5। गुणवत्ता नियंत्रण प्रणाली: पूरी प्रक्रिया में एक गुणवत्ता आश्वासन नेटवर्क
चीन गुणवत्ता शीट धातु निर्माण एक ही लिंक पर भरोसा करने के बजाय व्यवस्थित नियंत्रण का परिणाम है:
आने वाली सामग्री निरीक्षण (IQC): सामग्री ब्रांड, मोटाई, सतह की स्थिति और यांत्रिक गुणों की पुष्टि (यदि आवश्यक हो)।
पहला लेख निरीक्षण (एफएआई): एक नए बैच, मोल्ड परिवर्तन, या मोल्ड की मरम्मत के बाद पहले उत्पाद का व्यापक आकार और उपस्थिति निरीक्षण महत्वपूर्ण है।
प्रक्रिया निरीक्षण (IPQC): प्रमुख आयामों (जैसे झुकने कोण, छेद की स्थिति), उपस्थिति गुणवत्ता (बूर, खरोंच), और उपकरण पैरामीटर स्थिरता का नियमित नमूना निरीक्षण।

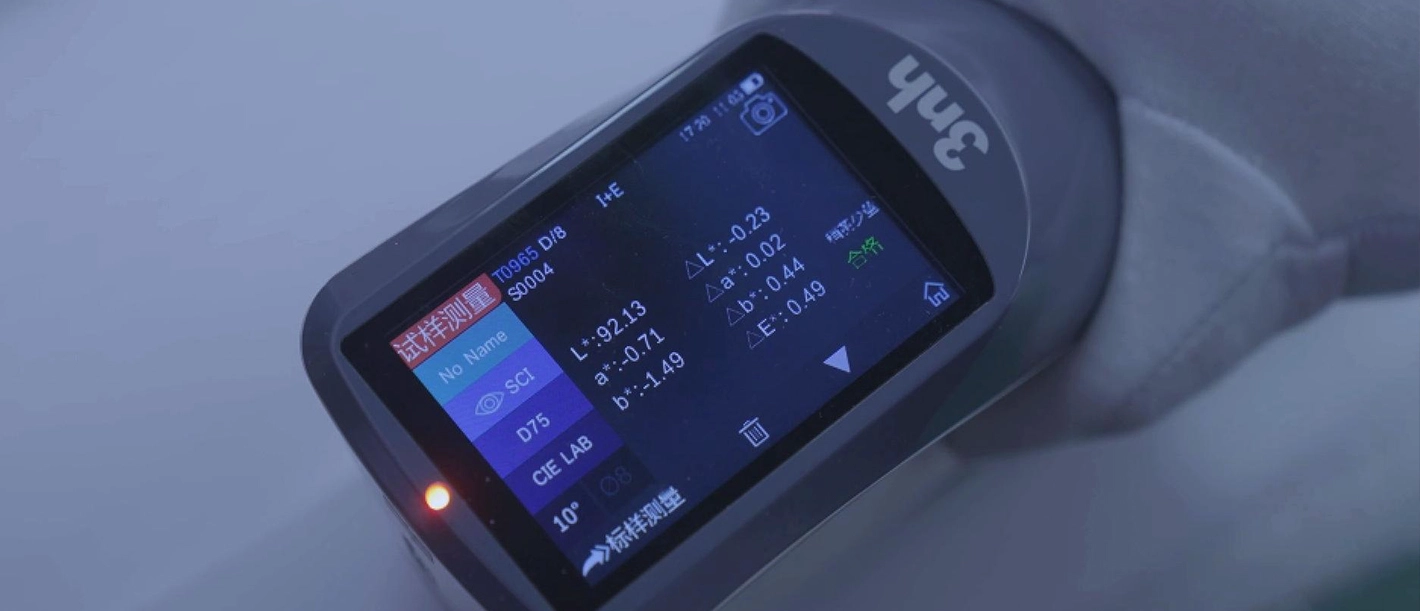

अंतिम निरीक्षण (FQC/OQC): शिपमेंट से पहले उत्पाद कार्यों, प्रमुख आयामों और उपस्थिति का बैच निरीक्षण। आमतौर पर उपयोग किए जाने वाले सटीक माप उपकरण (कैलीपर्स, ऊंचाई गेज, माइक्रोमीटर, आर गेज), पेशेवर निरीक्षण उपकरण (जैसे कि छेद स्थिति निरीक्षण उपकरण, समोच्च टेम्पलेट), और कुशल तीन-समन्वित मापने वाली मशीन (सीएमएम) और लेजर स्कैनिंग उपकरण।
मानक स्पष्टीकरण और ट्रेसबिलिटी:
स्पष्ट रूप से विभिन्न दोषों (बूर ऊंचाई स्वीकृति मानक, खरोंच गहराई/लंबाई सीमा, आयामी सहिष्णुता क्षेत्र) के लिए मानदंड को परिभाषित करें (चित्र, राष्ट्रीय मानकों/उद्योग मानकों जैसे कि आईएसओ 2768, उद्यम मानकों के आधार पर)।
यह सुनिश्चित करने के लिए एक पूर्ण उत्पाद पहचान और ट्रेसबिलिटी सिस्टम स्थापित करें कि स्रोत (सामग्री बैच, उत्पादन उपकरण, ऑपरेटर, उत्पादन अवधि) समस्या होने पर जल्दी से स्थित हो सकती है।
डेटा-चालित निरंतर सुधार:
विभिन्न निरीक्षण डेटा, उत्पादन डेटा और उपकरण की स्थिति डेटा का व्यवस्थित संग्रह और विश्लेषण।
समस्या के मूल कारण का पता लगाने के लिए गुणवत्ता वाले उपकरणों (जैसे एसपीसी नियंत्रण चार्ट, प्रमुख दोष प्रकारों के पेरेटो विश्लेषण, और मूल कारण विश्लेषण के लिए फिशबोन आरेखों की निगरानी करने के लिए एसपीसी नियंत्रण चार्ट, जैसे एसपीसी नियंत्रण चार्ट) का उपयोग करें।
प्रक्रियाओं, मोल्ड, संचालन, आदि में निरंतर सुधार को बढ़ावा देने के लिए पीडीसीए चक्र (योजना-डू-चेक-एसीटी) को लागू करें।
सिस्टम का मुख्य मूल्य: अगली प्रक्रिया या ग्राहकों में बहने से समय पर खोज और दोषपूर्ण उत्पादों को रोकना; सुधार के लिए आधार प्रदान करें; गुणवत्ता स्थिरता और ट्रेसबिलिटी सुनिश्चित करें, और गुणवत्ता जोखिम लागत को कम करें।
की उच्च गुणवत्ता वाला आउटपुट चीन स्टील शीट धातु निर्माण किसी भी तरह से आकस्मिक नहीं है, लेकिन एक व्यवस्थित परियोजना है जिसमें सामग्री, उपकरण, मोल्ड, प्रक्रियाओं और प्रबंधन के पांच प्रमुख कारक बारीकी से जुड़े और सटीक रूप से समन्वित हैं। उद्योग 4.0 की लहर के तहत, बुद्धिमान उपकरण और डिजिटल सिस्टम (जैसे वास्तविक समय प्रक्रिया निगरानी और एआई-चालित दोष पहचान) का एकीकरण गुणवत्ता नियंत्रण में नए प्रेरणा को इंजेक्ट कर रहा है। केवल इन पांच तत्वों को गहराई से समझने और लगातार अनुकूलित करने से उद्यम स्थिर और विश्वसनीय शीट धातु की गुणवत्ता के साथ जमकर प्रतिस्पर्धी बाजार में मुख्य प्रतिस्पर्धा का निर्माण कर सकते हैं, और टर्मिनल उत्पादों की उच्च गुणवत्ता के लिए एक ठोस आधार प्रदान करते हैं। केवल हर लिंक में उत्कृष्टता का पीछा करके हम औद्योगिक गुणवत्ता को बनाए रख सकते हैं जो वास्तव में धातु के विस्तार और आकार में समय की कसौटी पर खड़ा हो सकता है।
