Формовка листового металла:
Процессы формования листового металла - это процессы, при которых к листу металла прикладывают силу, чтобы изменить его геометрию, а не удалить какой-либо материал. Приложенная сила напрягает металл за пределы его текучести прочность, в результате чего материал пластически деформируется, но не разрушается. При этом лист может быть согнут или растянут во множество сложных форм. Процессы формования листового металла включают в себя следующее:
Изгиб:

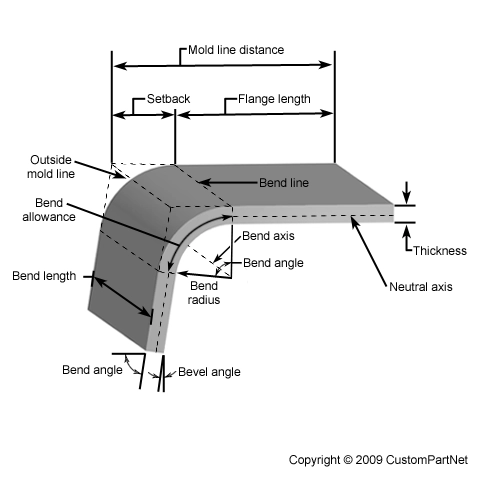

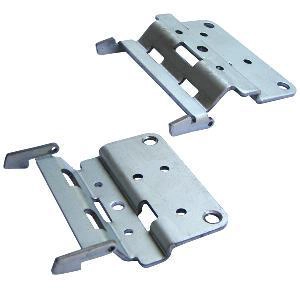

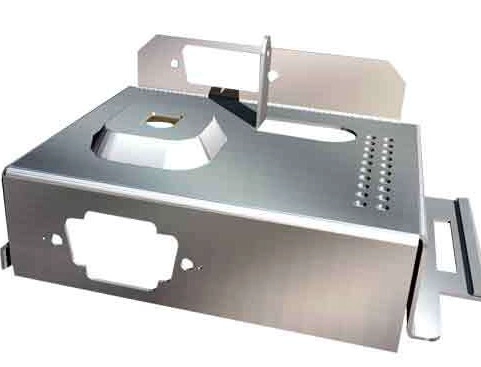

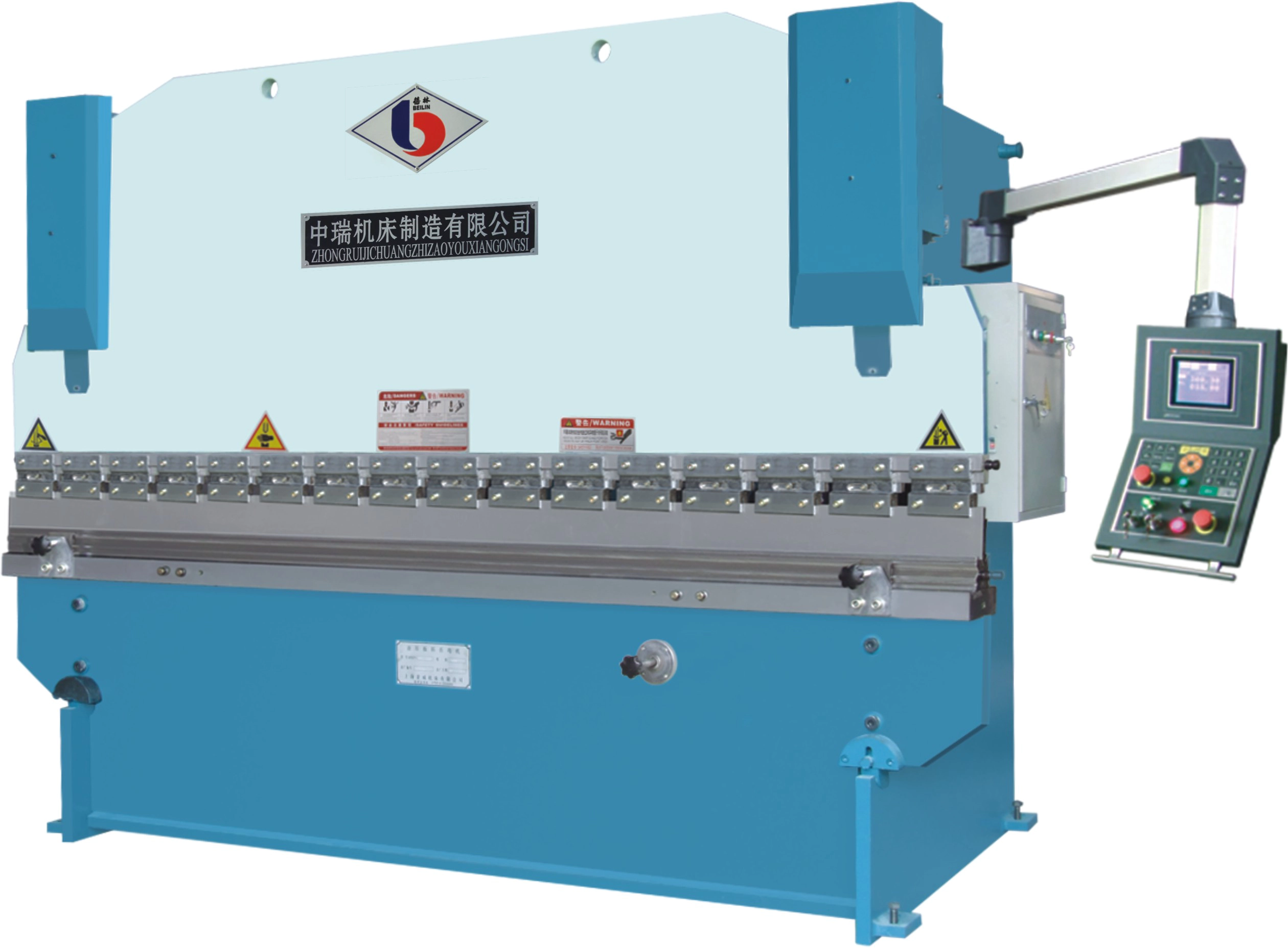

Изгиб - это процесс формования металла, при котором к листу металлического металла прикладывается сила, заставляющая его изгибаться под углом и формировать желаемую форму. Операция изгиба вызывает деформацию вдоль одной оси, но для создания сложной детали может быть выполнена последовательность из нескольких различных операций. Изогнутые части могут быть довольно маленькими, например кронштейн, или длиной до 20 футов, например, большой корпус или шасси. Изгиб можно охарактеризовать несколькими различными параметрами, показанными на рисунке ниже.
- Линия сгиба - Прямая линия на поверхности листа по обе стороны от изгиба, определяющая конец фланца уровня и начало изгиба.
- Внешняя линия пресс-форм - Прямая линия, где встретятся внешние поверхности двух фланцев, если они будут продолжаться. Эта линия определяет край пресс-формы, которая будет связывать изогнутый листовой металл.
- Длина фланца - Длина любого из двух фланцев, простирающаяся от края листа до линии сгиба.
- Расстояние от линии пресс-формы - Расстояние от любого конца листа до внешней линии пресс-формы.
- регресс - Расстояние от любой линии изгиба до внешней линии пресс-формы. Также равна разнице между расстоянием между линиями формования и длиной фланца.
- Ось изгиба - Прямая линия, определяющая центр, вокруг которого сгибается листовой металл.
- Длина изгиба - длина изгиба, измеренная вдоль оси изгиба.
- Радиус изгиба - Расстояние от оси изгиба до внутренней поверхности материала, между линиями изгиба. Иногда указывается как внутренний радиус изгиба. Внешний радиус изгиба равен внутреннему радиусу изгиба плюс толщина листа.
- Угол изгиба - Угол изгиба, измеренный между изогнутым фланцем и его исходным положением, или как включенный угол между перпендикулярными линиями, проведенными из линий изгиба.
- Угол скоса - Дополнительный угол к углу изгиба.
Изгиб приводит к растяжению и сжатию в листовом металле. Внешняя часть листа будет подвергаться растяжению и растягиваться до большей длины, в то время как внутренняя часть испытывает сжатие и укорачивается. Нейтральная ось - это граничная линия внутри листового металла, вдоль которой отсутствуют силы натяжения или сжатия. В результате длина этой оси остается постоянной. Изменения длины наружной и внутренней поверхностей могут быть связаны с исходной плоской длиной двумя параметрами: допуском изгиба и вычетом изгиба, которые определены ниже.
